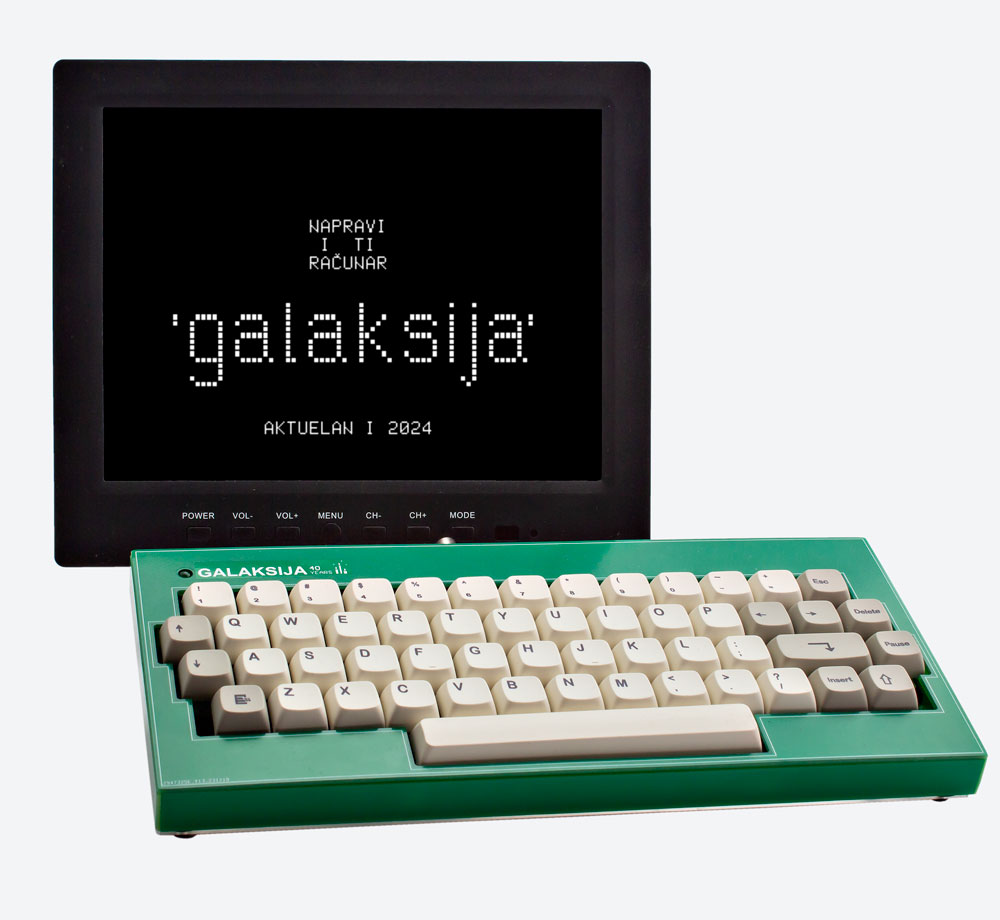

Samogradnja računara Galaksija 2024
Voja Antonić je povodom 40. rođendana računara pripremio novu verziju Galaksije, potpuno kompatibilnu sa originalom, ali prilagođenu današnjem vremenu!
Sheme i spisak komponenti za gradnju Galaksije

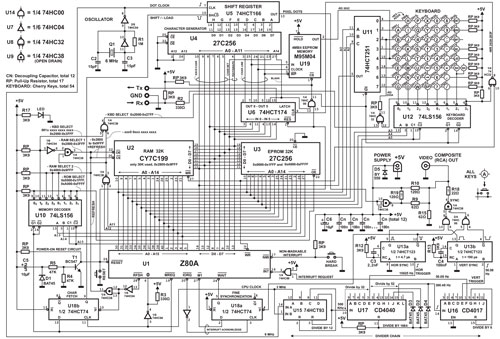

Električna shema računara Galaksija
(ElektricnaShema.pdf)

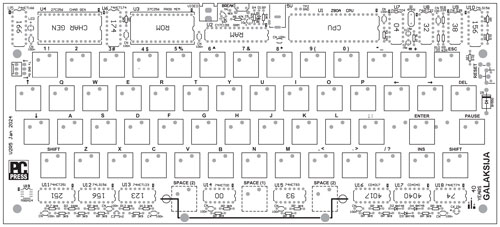

Montažna shema računara Galaksija
(MontaznaShema.pdf)
Gerber fajlovi za izradu matične ploče
(gal-v2r7.zip)

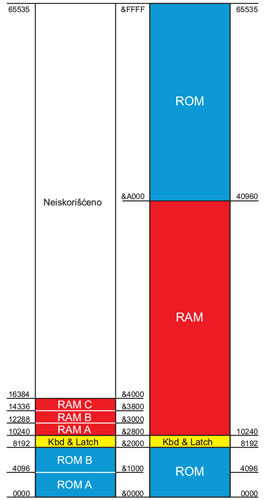

Mapa memorija računara Galaksija
(MemMap.pdf)

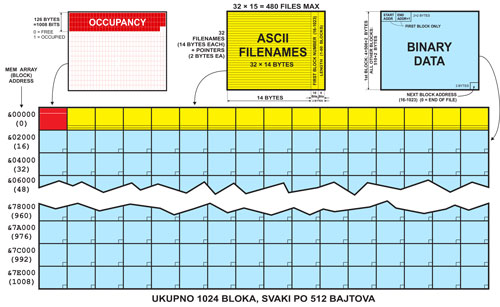

Mapa flash memorije računara Galaksija
(FlashMap.pdf)
Sistemski softver računara Galaksija
v42-april 2024
(eprom.zip)
PC softver za komunikaciju sa Galaksijom
v2.5 - april 2024
(GalPCUtils.zip)
Biblioteka Galaksija - Igre i drugi programi za računar Galaksija
(BibliotekaGalaksija.zip)
Džojstik za Galaksiju
(https://pcpress.rs/download/joystick.zip)
Spisak komponenti
| Integrisana kola | ||
|---|---|---|
| U1 | Z80A DIP | Mikroprocesor |
| U2 | CY7C199 Shrink DIP | Radna memorija, 32K |
| U3 | EPROM 27C256 CERDIP | Programska memorija, 32K |
| U4 | EPROM 27C256 CERDIP | Generator karaktera, 32K |
| U5 | 74HCT166 DIP | Pomerački registar |
| U6 | 74HCT174 DIP | Paralelni registar |
| U7 | 74HCT04 DIP | Invertor |
| U8 | 74HCT32 DIP | ILI kolo |
| U9 | 74LS38 DIP | I kolo |
| U10 | 74LS156 DIP | Dekoder memorije |
| U11 | 74HCT251 DIP | Selektor tastature |
| U12 | 74LS156 DIP | Dekoder tastature |
| U13 | 74HCT123 DIP | Monostabilno kolo |
| U14 | 74HCT00 DIP | I kolo |
| U15 | 74HCT93 DIP | Brojač/delitelj |
| U16 | CD4017 DIP | Brojač/delitelj |
| U17 | CD4040 DIP | Brojač/delitelj |
| U18 | 74HCT74 DIP | JK Flip-Flop |
| U19 | M95M04 SOIC | EEPROM, 512KBy, SMD kućište SO8 |
| Tranzistor | ||
| T1 | BC546 | Ili sličan, NPN male snage |
| Diode | ||
| D1-D4 | BAT45 | 4 komada, Schottky diode male snage |
| BY550 | Ili slična, max. struja 3 A ili više | |
| Otpornici | ||
| 22 Ω | 1 komad, raster 7,5 mm | |
| 62 Ω | 2 komada, raster 7,5 mm | |
| 120 Ω | 1 komad, raster 7,5 mm | |
| 330 Ω | 2 komada, raster 7,5 mm | |
| 3K9 | 19 komada, raster 7,5 mm | |
| 47 KΩ | 2 komada, raster 7,5 mm | |
| 1 MΩ | 1 komad, raster 7,5 mm | |
| Kondenzatori | ||
| 15 pF | 2 komada, raster 2,5 mm | |
| 2,2 nF | 1 komad, raster 2,5 ili 5 mm | |
| 100 nF | 13 komada, raster 5 mm | |
| 10 µF | 2 komada, elektrolitski, raster 2.5 mm | |
| Kvarc kristal | ||
| Q1 | 6 MHz | Raster 5 mm |
| Konektori i podnožja | ||
| 3-polni nylon | Muški i ženski, po 1 komad, raster 2,54 mm | |
| Barrel za napajanje | Muški i ženski, 2,1 mm | |
| Chinch za video ili audio signal | Ženski | |
| 28-pin podnožje | Mašinsko (profesional), 2 komada | |
| Tasteri | ||
| Cherry | Komplet od 54 tastera + kapice | |
| Taktilni (6*6 mm) | Za Reset i Hard-Break. 2 komada | |
| LED | ||
| Cilindrični 3 mm ili 5 mm | ||
| Kablovi | ||
| USB A na Barrel konektor | Napajanje | |
| Chinch na Chinch | Video signal | |
Uputstvo za sklapanje
Kako da zalemite čippove i ostale komponente tako da vaša Galaksija proradi iz prve
U zavisnosti od konfiguracije, na matičnoj ploči Galaksije mogu biti potrebne male ispravke. Evo šta da promenite.
Dokumentacija
Računar galaksija - Uputstvo za upotrebu
Umetak Računara u vašoj kući
Umetak objavljen krajem 1984. godine u Računarima u vašoj kući 3. Moderna Galaksija ima u okviru svog sistemskog softvera i ROM 2 (ROM B), pa će ovaj tekst biti važan naročito ako želite da koristite asembler za pisanje mašinskih programa
Tekst objavljen juna 1984. u Računarima u vašoj kući 2. Detaljno opisuje strukturu Galaksijinog ROM-a i sistemske pozive koje možete da koristite u svojim programima da biste, recimo, dodavali Galaksiji nove naredbe i funkcije
Galaksija 2024 - Uputstvo za upotrebu
Dodatak originalnom uputstvu za upotrebu Galaksije objašnjava korišćenje novih opcija: povezivanje i komunikaciju sa PC-jem, rad sa ugrađenim EEPROM-om, ugrađeni monitor program i mnoge druge detalje.
